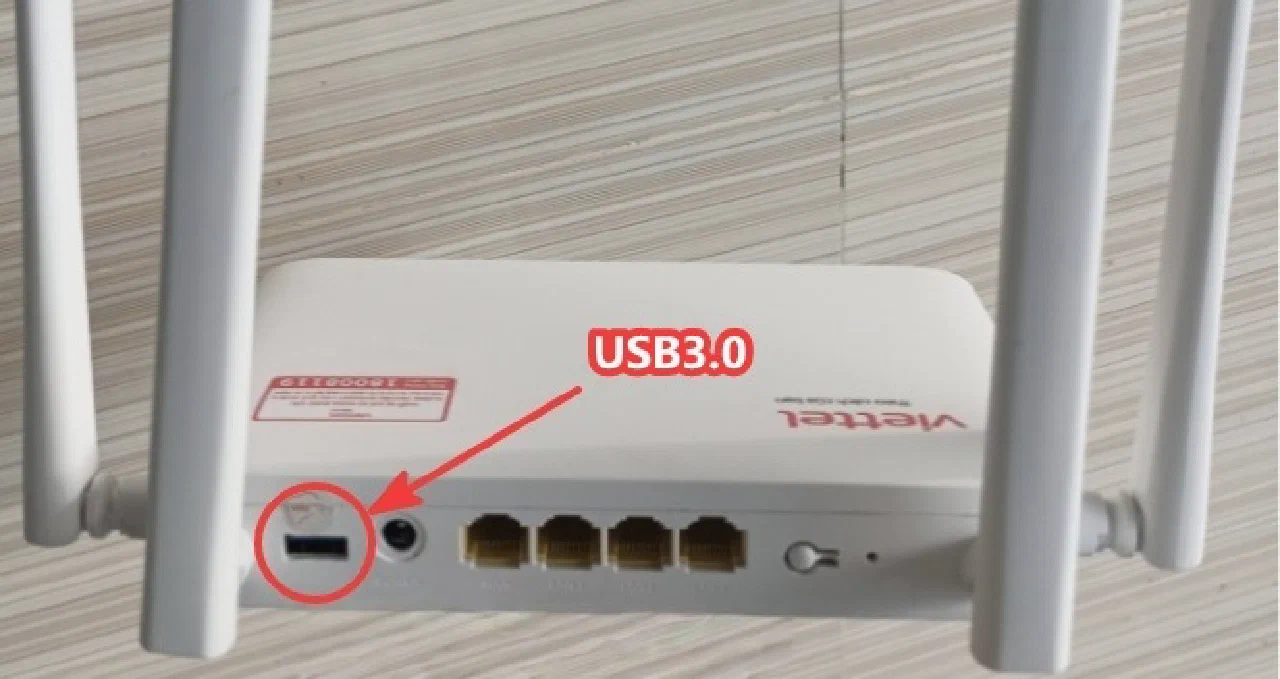

Hướng dẫn mod thêm USB cho Viettel SDMC NR3053

Bài hướng dẫn gốc của tác giả Nguyễn Đình Chực tại nhóm facebook OpenWrt Việt Nam - link bài đăng

Chuẩn bị

• Module hạ áp DC-DC Mini560 để cấp nguồn 5V cho USB
• USB 3.0 Type-A female header (USB cái) để chế cổng USB

Các bước thực hiện

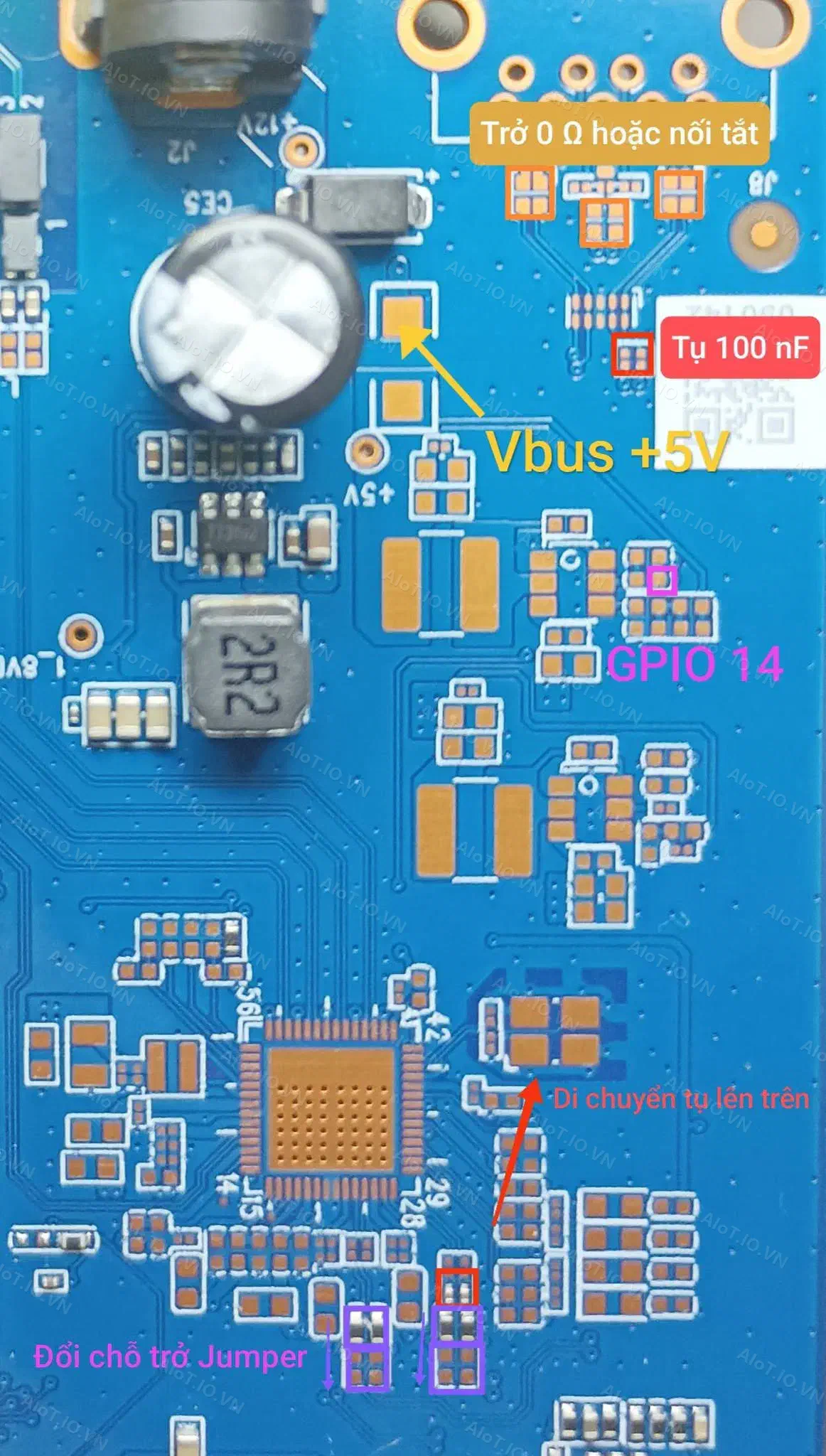

• Chú thích ảnh 1:
  • Trở 0Ohm hoặc nối tắt: các bạn kiếm các con trở cầu chì 0Ohm ở các mạch điện tử (ở vùng usb tương tự) rồi hàn vào vùng đánh dấu - không khuyến khích nối tắt để tránh rủi ro khi chập chạm thì cầu chì sẽ không có tác dụng - tất nhiên vẫn có thể nối tắt nếu các bạn chấp nhận rủi ro này
  • Di chuyển tụ lên trên vùng được đánh dấu Tụ 100nF: dùng khò hoặc mỏ hàn để nhấc 2 con tụ nhỏ bên dưới và đưa lên trên vùng dược đánh dấu.
  • Đổi chổ trở jumpper: Dùng mỏ hàn hoặc khò để nhả 4 con điện trở sau đó đưa xuống bên dưới như vùng đánh dấu
  • Vị trí Vbus 5V: hàn điểm này với điểm đầu ra OUT+ (+5V) của mạch Mini560
  • Vị trí GPIO 14: Đây là điểm phát tín hiệu để cho module Mini560 chạy và cấp nguồn cho USB, điểm này sẽ được hàn con trở 104 vào.

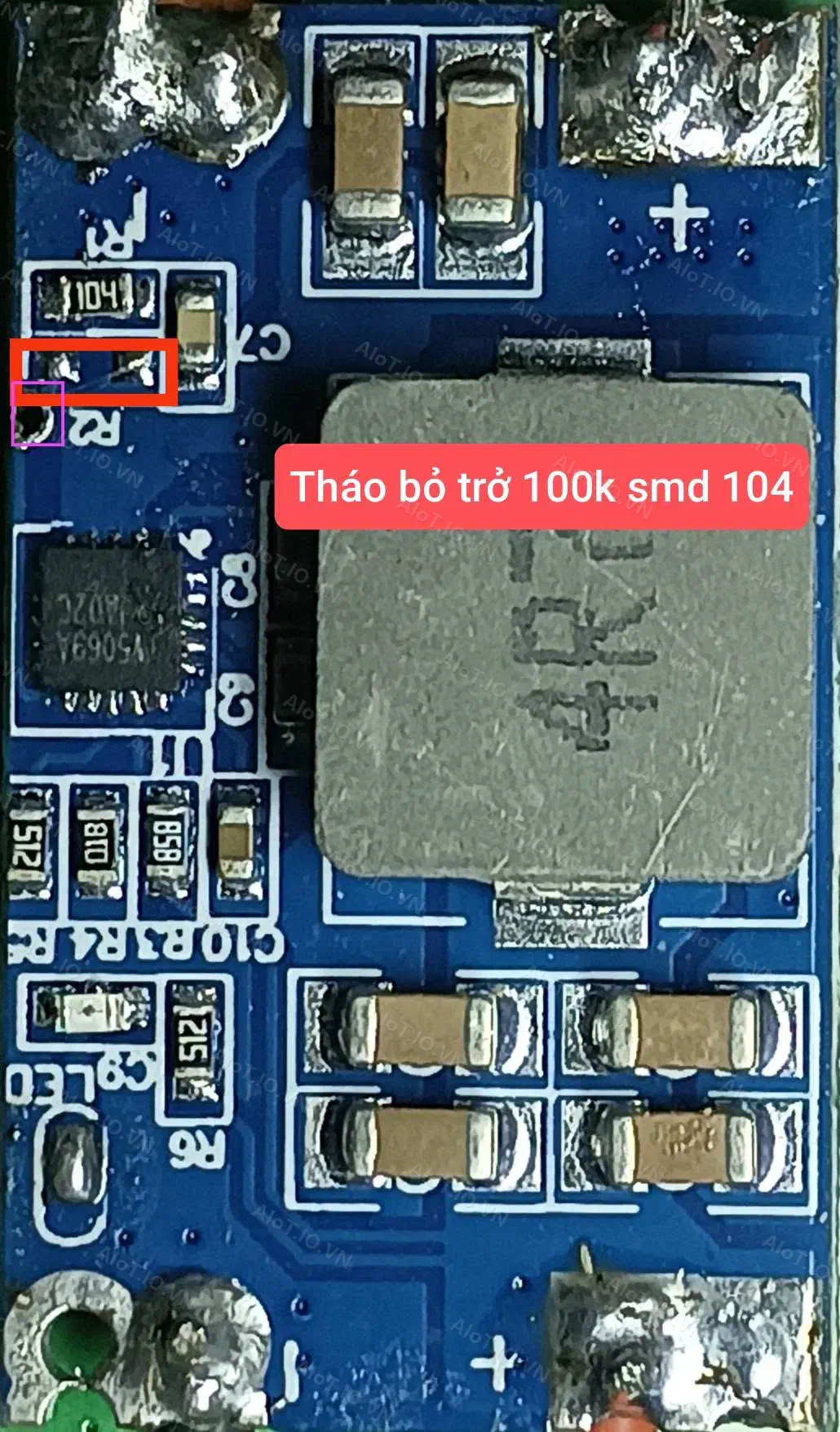

• Tháo bỏ trở 100k SMD 104: dùng mỏ hàn gỡ con trở ở vị trí được đánh dấu, giữ nó lại để hàn vào vị trí được đánh dấu ở ảnh 3.
• Chân đánh dấu màu hồng (Chân EN): Hàn 1 sợi dây ở điểm đánh dấu màu hồng ở ảnh 3.

• Hàn dây từ điểm đánh dấu màu hồng vào chân EN của module Mini560.
• Hàn trở 104 đã gỡ ở module Mini560 vào.

Sau khi kiếm được thiết bị thử nghiệm, mình sẽ làm video hướng dẫn chi tiết. Chúc các bạn thành công.
