Hướng dẫn kết nối NordVPN và chia VLAN cho đường truyền VPN - tách đường truyền có VPN ra 1 AP riêng. [Phần 2]

Outdated

Vì đây là cấu hình nâng cao, các bạn phải hiểu biết một chút về các mục trên Menu của OPNsense, mình sẽ không hướng dẫn chi tiết nên các bạn phải tự suy luận một chút nhé 😊.

<< Xem PHẦN 1 - Thêm VLAN và gán VLAN vào Interface.

II. Thiết lập cấu hình NordVPN trên OPNsense.

1. Cấu hình VPN Client (NordVPN, các VPN server hỗ trợ giao thức OpenVPN…)

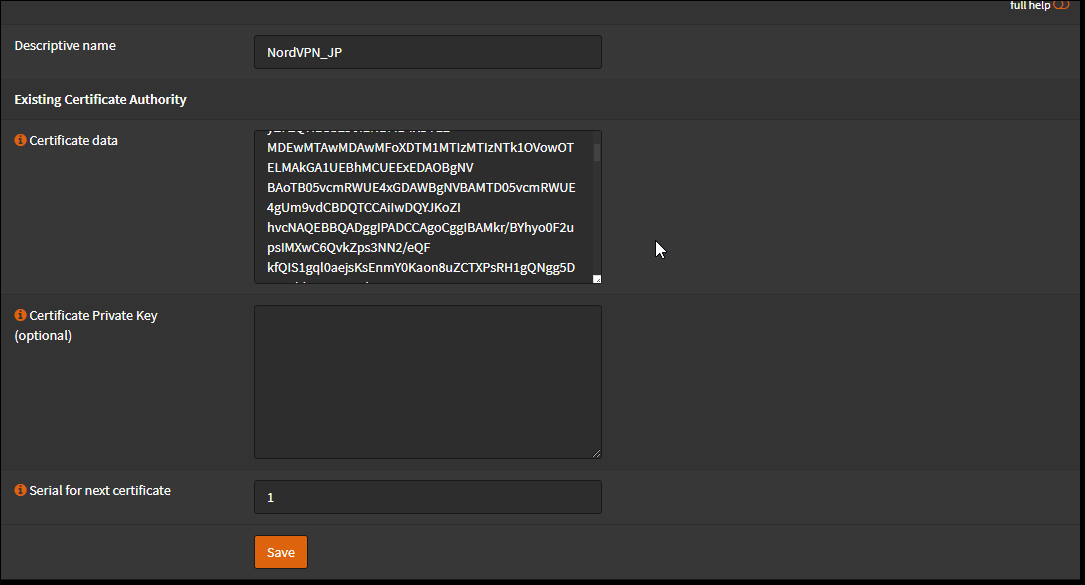

Vào menu System -> Trust -> Authorities chọn +Add để thêm chứng chỉ mới

Điền thông số theo hướng dẫn

Descriptive Name: NordVPN_CA
Method: Import an existing Certificate Authority
Certificate data: Copy và dán nội dung bên dưới vào

Certificate Private Key: bỏ trống
Serial for next certificate: để mặc định

Screenshot

Nhấn SAVE

Vào VPN -> OpenVPN -> Clients chọn +Add để thêm cấu hình mới.
Điền các thông số như sau

GENERAL INFORMATION

MỤC	THÔNG SỐ
Disabled	Để mặc định (không check)
Description	Mô tả. (Ví dụ: NordVPN_JP)
Server mode	Peer to Peer (SSL/TLS)
Protocol	UDP4 (có thể dùng TCP4 nếu muốn)
Device mode	tun
Interface	VPN_LAN
Remote server	Host address: vào https://nordvpn.com/servers/tools/ để lấy (vd server VN: vn21.nordvpn.com). Port: 1194 cho UDP và 443 cho TCP
Retry DNS resolution
Proxy host or address	Để trống
Proxy port	Để trống
Proxy Authentication	None
Local port	Để trống

USER AUTHENTICATION SETTINGS

MỤC	THÔNG SỐ
Username/pass	Điền Username và Password tài khoản NordVPN
Renegotiate time	Để trống

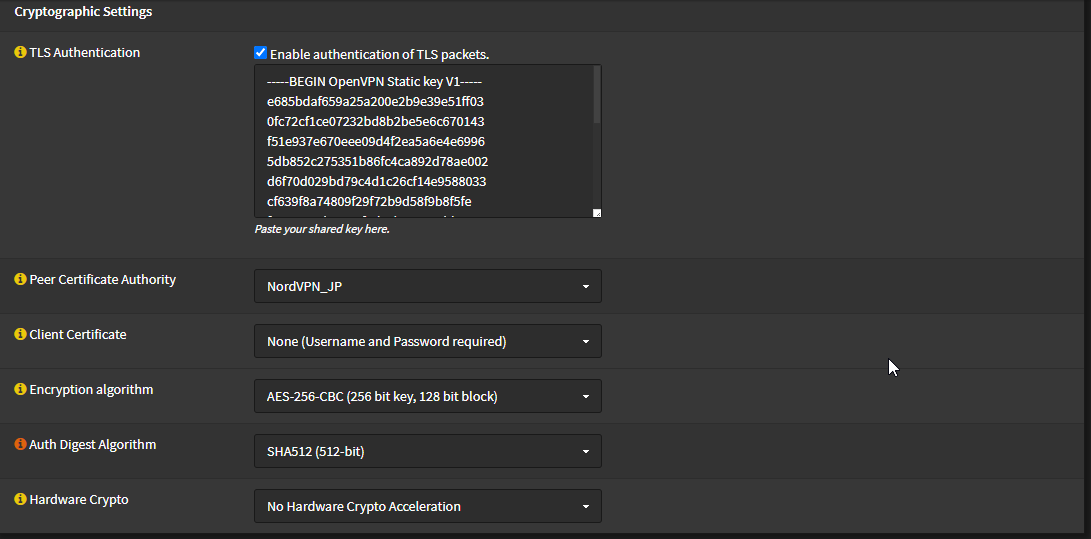

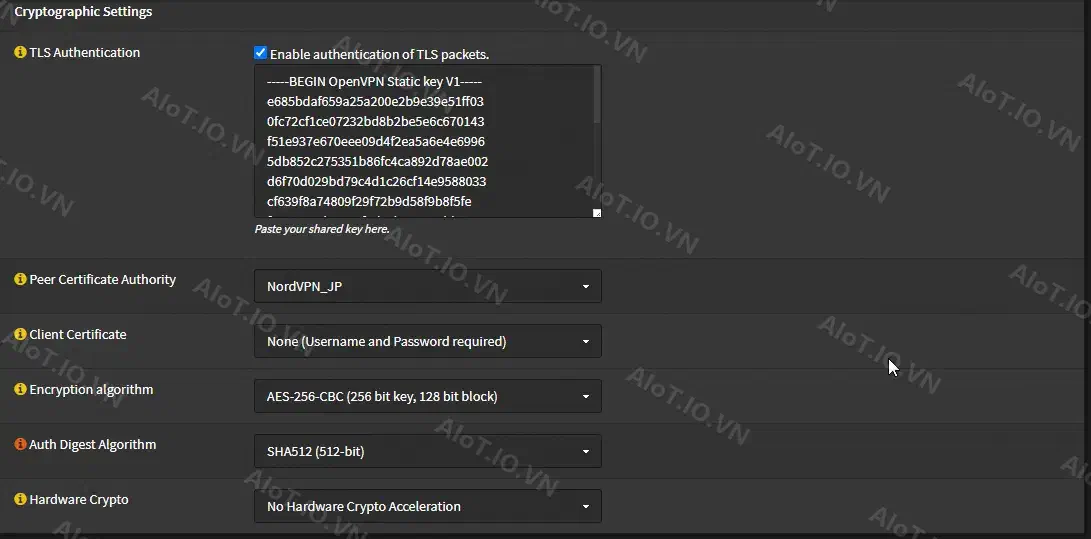

CRYPTOGRAPHIC SETTINGS

Mục TLS Authentication:

Enable authentication of TLS packets: Enabled
Automatically generate a shared TLS authentication key: Bỏ tick và dán nội dung sau đây vào.

-----BEGIN OpenVPN Static key V1-----
e685bdaf659a25a200e2b9e39e51ff03
0fc72cf1ce07232bd8b2be5e6c670143
f51e937e670eee09d4f2ea5a6e4e6996
5db852c275351b86fc4ca892d78ae002
d6f70d029bd79c4d1c26cf14e9588033
cf639f8a74809f29f72b9d58f9b8f5fe
fc7938eade40e9fed6cb92184abb2cc1
0eb1a296df243b251df0643d53724cdb
5a92a1d6cb817804c4a9319b57d53be5
80815bcfcb2df55018cc83fc43bc7ff8
2d51f9b88364776ee9d12fc85cc7ea5b
9741c4f598c485316db066d52db4540e
212e1518a9bd4828219e24b20d88f598
a196c9de96012090e333519ae18d3509
9427e7b372d348d352dc4c85e18cd4b9
3f8a56ddb2e64eb67adfc9b337157ff4
-----END OpenVPN Static key V1-----

Peer Certificate Authority: NordVPN_CA;
Client Certificate: None (Username and Password required);
Encryption Algorithm: AES-256-CBC;
Auth Digest Algorithm: SHA512 (512-bit);
Hardware Crypto: No hardware crypto acceleration;

Screenshot

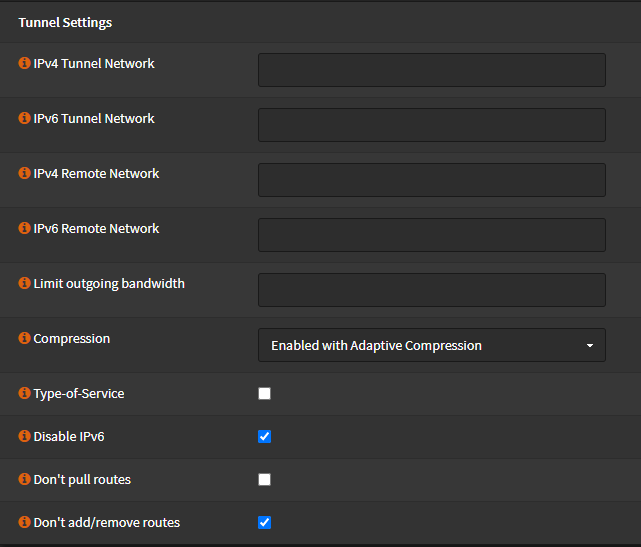

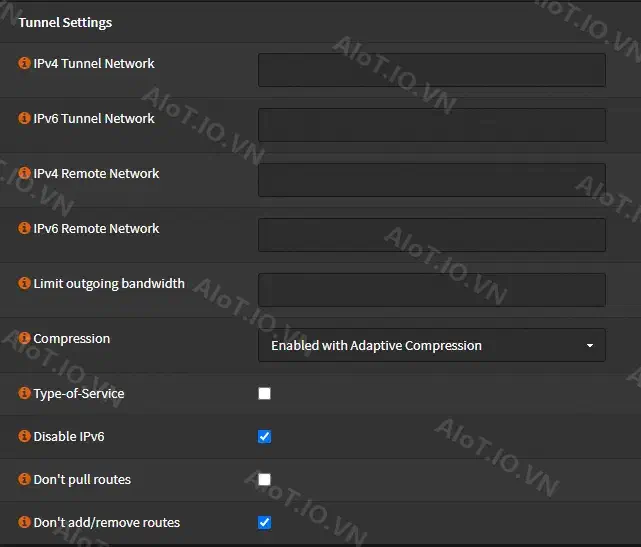

TUNNEL SETTINGS

-	-
IPv4 tunnel network	Để trống
IPv6 tunnel network	Để trống
IPv4 remote network(s)	Để trống
IPv6 remote network(s)	Để trống
Limit outgoing bandwidth	Để trống
Compression	Enable with adaptive Compression
Type-of-service	không check
Disable IPv6	check vào
Don’t pull routes	không check
Don’t add/remove routes	check vào

ADVANCED CONFIGURATION

Advanced: Dán nội dung bên dưới vào.

remote-random;
tun-mtu 1500;
tun-mtu-extra 32;
mssfix 1450;
persist-key;
persist-tun;
reneg-sec 0;
remote-cert-tls server;

Verbosity level: 3 (recommended) hoặc 1 (default);

Nhấn SAVE

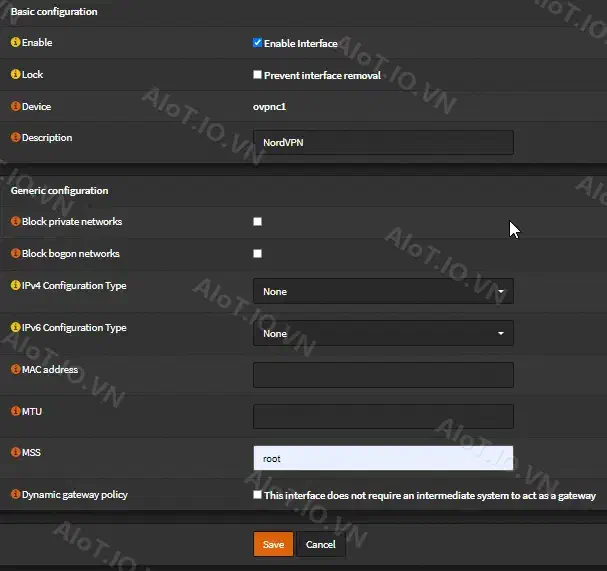

2. Thêm Interface cho VPN.

Vào Interfaces -> Assignments bấm vào dấu + để thêm. mặc định sẽ là ovpnc1.

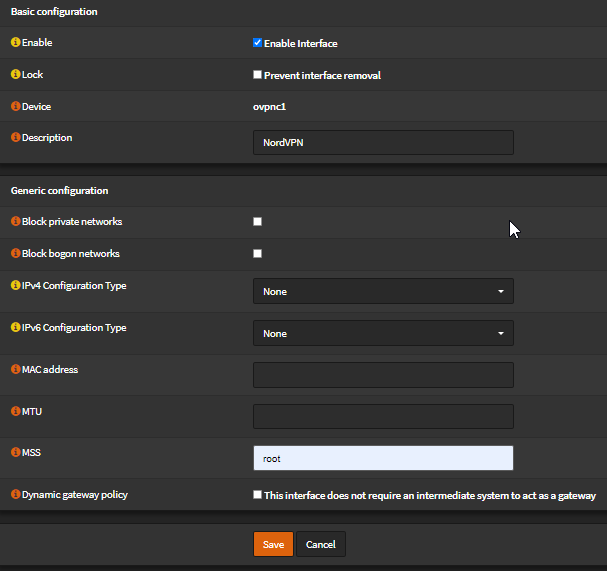

Bấm vào OPTx (vừa mới tạo) để tiến hành chỉnh sửa.

Click vào Enable Interface và tiến hành chỉnh sửa như sau:

MỤC	THÔNG SỐ
Description	NordVPN (hoặc bất cứ thứ gì bạn muốn)
Block private networks	bỏ chọn
Block bogon networks	bỏ chọn
IPv4 Configuration Type	None
IPv6 Configuration Type	None
MAC address	bỏ trống
MTU	bỏ trống
MSS	bỏ trống

Không cần thay đổi gì ở DHCP client configuration. Nhấn SAVE.

Nhấn Apply changes

Cấu hình tường lửa

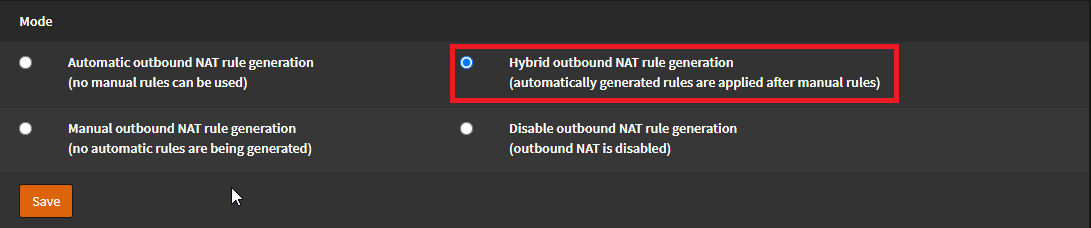

Vào Firewall -> NAT -> Outbound, chọn Hybrid outbound NAT rule generation (automatically generated rules are applied after manual rules), click Save and Apply Changes.
Firewall_Outbound

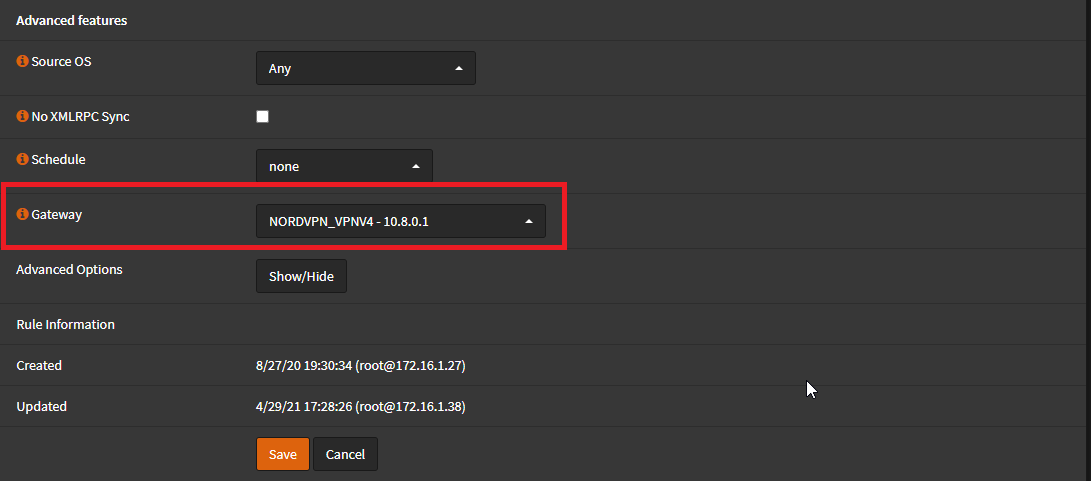

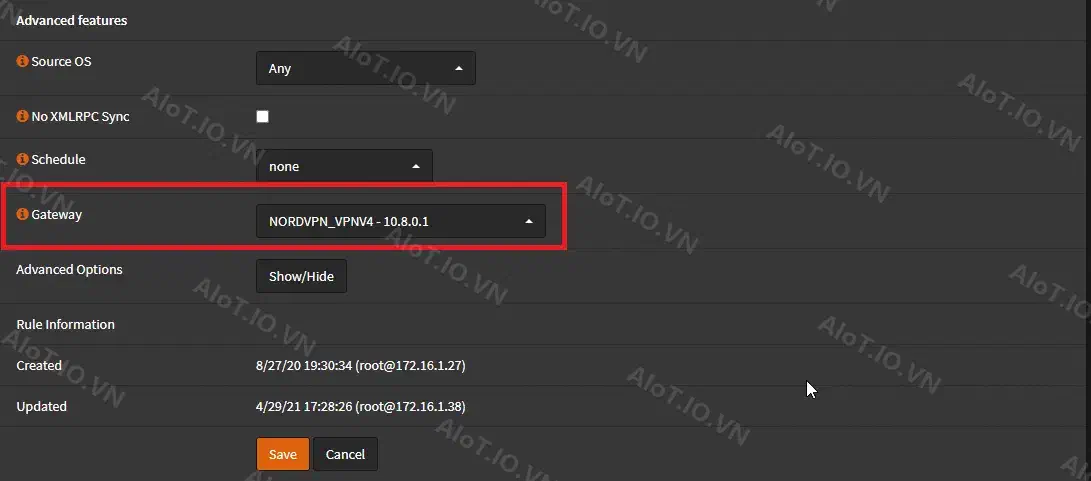

Vào Firewall -> Rules -> VPN_LAN click vào nút edit ở Rule Allow VPN_LAN network . Cuộn xuống mục Advanced features, chọn Gateway là NORDVPN_VPNV4.
VPN_Gateway

Click Save.

Tạo một Rule mới, click +Add, thay đổi Source thành VPN_LAN net và Destination thành VPN_LAN Address, không thay đổi bất cứ thứ gì khác sau đó nhấn Save và Apply Changes.
Vào System -> Gateways -> Single và thực hiện các thay đổi sau:
- Chỉnh sửa NORDVPN_VPN6 -> click Disabled
- Click SAVE and Apply changes

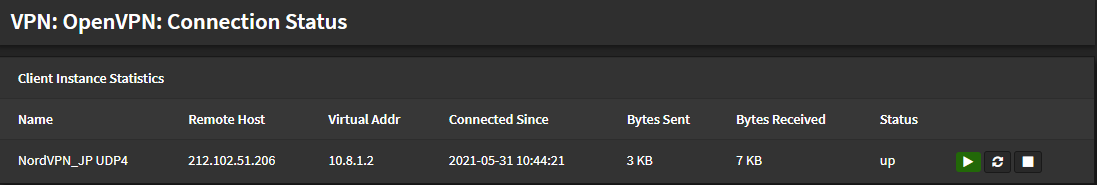

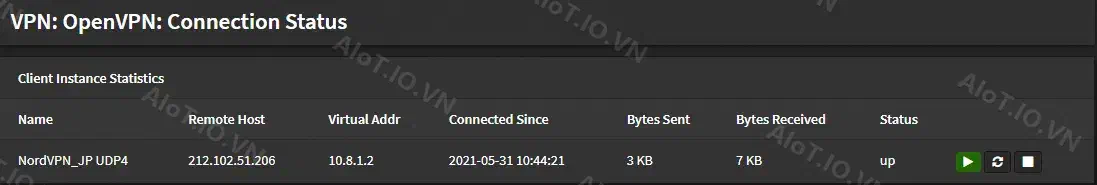

Bây giờ, vào VPN -> OpenVPN -> Connection Status bạn có thể thấy status chuyển sang trạng thái up là được.

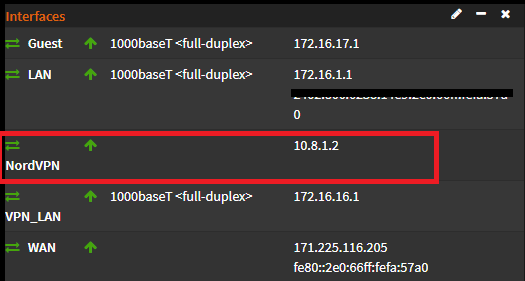

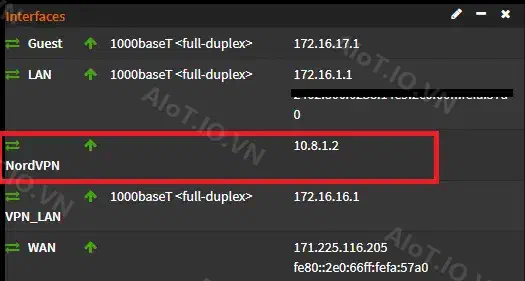

Ở Dashboard các bạn có thể thấy như thế này

III. Cấu hình trên AP, chia đường truyền có VPN thành 1 mạng Wifi riêng.

Làm tương tự bài Hướng dẫn cấu hình OpenWRT làm Access Point (AP) và cách thêm VLAN cho GUEST AP
Chỉ cần chỉnh sửa lại số VLAN mà các bạn đã set cho đường truyền VPN là được,

Chúc các bạn thành công. Mọi thắc mắc vui lòng để lại comment hoặc liên hệ mình.

Bài viết khác dài nên không thể tránh khỏi sai sót, nếu có thiếu bước nào hoặc kẹt ở bước nào xin hãy cho mình biết. cám ơn các bạn rất nhiều.
