Mổ xẻ TP-Link TL-7DR7299: Wi-Fi 7 BE7200, 2 cổng 10G, 4 cổng 2.5G và vi xử lý MT7988A

TP-Link TL-7DR7299 có thể coi là chiếc router Wi-Fi 7 hoạt động mát mẻ nhất từng mang trên mình bộ vỏ “Phi Lưu” (khuôn vỏ kinh điển của XDR5480, XDR6080 và 7DR7290).

Ở phân khúc router Wi-Fi 7 chuẩn BE7200 song tần, 7DR7299 tạo nên một cơn sốt phần cứng thực sự khi sở hữu hai cổng 10 Gigabit (1 cổng quang 10G SFP+ và 1 cổng điện 10G RJ45), đi kèm bốn cổng 2.5GbE, hai cổng Gigabit 1GbE và một cổng USB 3.0 Type-C, trong khi mức giá mở bán chưa tới 1.000 Nhân Dân Tệ (khoảng 999 NDT).

Dưới đây là toàn bộ quá trình mổ xẻ bo mạch, phân tích linh kiện bán dẫn và kiểm thử hiệu năng thực tế từ tác giả ACWiFi.

I. Mở hộp, Phụ kiện & Đo công suất tiêu thụ

Phụ kiện đi kèm trong hộp gồm có thân máy TL-7DR7299, củ nguồn DC công suất lớn và sợi cáp mạng đúc sẵn:

Sợi cáp mạng bấm sẵn đi kèm là cáp Cat6 tiêu chuẩn, đường kính lõi 24AWG, do chính TP-Link tự sản xuất:

Củ nguồn adapter đi kèm máy có thông số đầu ra lên đến 12V / 4A (công suất danh định 48W):

Đo đạc công suất tiêu thụ điện năng thực tế bằng đồng hồ đo chuyên dụng:

Chế độ chờ (không cắm dây mạng, chỉ phát Wi-Fi): Tiêu thụ 8.2W.
Khi cắm đủ 4 cổng mạng 2.5GbE: Công suất tăng lên 10.8W.
Cắm thêm 1 module quang 10G SFP+ đa mốt (multimode) và 1 cổng 10G RJ45 điện: Công suất đạt 13.3W.
Cắm kín toàn bộ tất cả các cổng mạng (full load cổng): Công suất ghi nhận chỉ 13.8W.

💡 Mẹo hay

Mức công suất khi cắm kín cả 2 cổng 10G và 4 cổng 2.5G chỉ dừng lại ở mức 13.8W là một con số rất ấn tượng đối với thiết bị mạng đa cổng 10G. Điều này có được nhờ sự kết hợp giữa CPU MediaTek tiến trình 12nm và chip Wi-Fi MAC tiến trình 6nm hiện đại.

Sau khi bóc hết lớp màng bảo vệ thân máy và các cần ăng-ten, router có cân nặng thực tế là 1270g (nguyên hộp chưa bóc nilon nặng khoảng 1994g):

II. Thiết kế ngoại hình, Cụm ăng-ten & Cổng kết nối

TL-7DR7299 tiếp tục kế thừa ngôn ngữ thiết kế phi thuyền góc cạnh của dòng “Phi Lưu song tần” (từng xuất hiện trên XDR5480, XDR6080 và 7DR7290). Dân chơi mạng thường có câu: “Hễ chiếc router nào khoác lên mình bộ vỏ này thì chất lượng phát sóng Wi-Fi chưa bao giờ làm người dùng thất vọng”:

Các cần ăng-ten ngoài sử dụng thiết kế ăng-ten pixel (Pixel Antenna) nhằm tăng cường độ lợi và độ định hướng tín hiệu:

Sơ đồ phân bố ăng-ten giữa hai dải tần 2.4GHz và 5GHz:

Băng tần 2.4GHz sử dụng cấu hình 4T4R (4 đường phát, 4 đường thu).
Băng tần 5GHz sử dụng cấu hình 4T5R (4 đường phát, 5 đường thu) để tối ưu khả năng bắt tín hiệu phản hồi từ thiết bị đầu cuối.
Do 5GHz có tổng cộng 5 nhánh ăng-ten, nên trong số 6 cần ăng-ten ngoài có 1 cần ăng-ten lưỡng tần (dual-band dùng chung cho cả 2.4G và 5G), 5 cần còn lại được tách riêng rẽ theo từng dải tần:

Mặt sau là điểm sáng giá nhất của sản phẩm: Cặp cổng vạn triệu (Dual 10G) bao gồm 1 khe quang 10G SFP+ và 1 cổng mạng đồng 10G RJ45:

Kế tiếp là dãy cổng kết nối phong phú gồm bốn cổng 2.5GbE, hai cổng Gigabit 1GbE và một cổng USB 3.0 Type-C:

Mặt đáy của router được dập các khe thoáng tản nhiệt dạng tổ ong đối lưu không khí:

Tem nhãn sản phẩm xác nhận tên mã thương mại TL-7DR7299, phiên bản phần cứng xuất xưởng ban đầu là v1.0:

III. Mổ xẻ bo mạch & Thiết kế tản nhiệt

Tiến hành tháo 2 ốc vít được giấu khéo léo bên dưới tem nhãn mặt đáy, sau đó nhẹ nhàng dùng thanh nẹp cạy các ngàm nhựa quanh viền vỏ:

Bên trong, bo mạch chủ PCB của TL-7DR7299 lộ diện với kích thước lớn hơn một chút so với người anh em 7DR7290:

Biến áp cách ly cho cổng mạng 10G điện RJ45 sử dụng chip LK24125SN đến từ hãng Maxim (美信):

Hai bên cạnh bo mạch, các sợi dây cáp feeder RF nối ra ăng-ten được thiết kế khá ngắn và cố định chặt chẽ, khiến bo mạch không thể lật úp lại ngay lập tức. Để tiếp cận mặt dưới, cần phải nhả mối hàn hoặc tháo cụm cáp feeder bên dải tần 2.4GHz:

Sau khi nhả hàn dây feeder, bo mạch đã có thể lật úp hoàn toàn. Mặt sau là một tấm nhôm tản nhiệt màu đen khổ lớn (diện tích bề mặt lớn hơn phiên bản trên 7DR7290):

Tháo dỡ tấm nhôm tản nhiệt này ra, ta thấy nhà sản xuất bố trí rất nhiều miếng đệm tản nhiệt silicon (thermal pad). Đáng chú ý, ngay bên dưới vị trí khe cắm quang 10G SFP+ cũng được lót một miếng thermal pad lớn để truyền nhiệt từ lồng kim loại SFP+ sang tấm nhôm:

Toàn bộ các vi mạch xử lý quan trọng đều được bố trí ở mặt sau bo mạch và nằm gọn dưới các lồng kim loại che chắn chống nhiễu (shielding can):

Cạy toàn bộ các nắp lồng chắn kim loại ra:

Toàn cảnh dàn chip xử lý cốt lõi của TP-Link TL-7DR7299 hiện ra trước mắt:

IV. Phân tích chi tiết vi xử lý & Linh kiện bán dẫn

Cấu hình phần cứng của 7DR7299 mang lại sự ngạc nhiên lớn với sự xuất hiện của các vi xử lý cao cấp:

1. Vi xử lý trung tâm (CPU / SoC)

Nằm ở vị trí trung tâm bo mạch là con chip xử lý mạnh mẽ MediaTek MT7988AV (thường gọi tắt là MT7988A, thuộc hệ sinh thái Filogic 880 cao cấp):

Cấu trúc: 4 nhân ARM Cortex-A73, xung nhịp tối đa 1.8GHz, sản xuất trên tiến trình 12nm.
Khả năng kết nối: Sở hữu hai giao diện 10G USXGMII (trong đó một đường chia sẻ MAC với 2.5G PHY).
Hỗ trợ giao tiếp ngoại vi tốc độ cao USB 3.2.
Tích hợp sẵn bộ điều khiển chuyển mạch switch 4 cổng Gigabit.

ℹ️ Thông tin

Điểm nhấn về khả năng cài đặt ROM tùy biến (OpenWrt): Việc sử dụng vi xử lý MediaTek MT7988A mở ra cơ hội hỗ trợ firmware bên thứ ba cực kỳ lớn. Trên thực tế, cộng đồng phát triển hiện tại đã xây dựng bản OpenWrt và có thể flash ROM trực tiếp mà không cần tháo máy (免拆刷机)!

Sơ đồ khối chức năng chi tiết của dòng SoC MediaTek MT7988AV:

2. Bộ nhớ RAM

Bên cạnh CPU là cụm 2 chip nhớ RAM của hãng EtronTech (晶豪) mang mã hiệu M16U4G16256A-QLBG:

Chuẩn: DDR4-3200.
Dung lượng mỗi chip: 512MB.
Hai chip kết hợp tạo thành tổng dung lượng RAM lên tới 1GB (1024MB), cung cấp dư địa bộ nhớ dồi dào cho các tác vụ định tuyến phức tạp và chạy plugin OpenWrt.

Cận cảnh khu vực CPU và RAM:

3. Chip chuyển mạch Switch 2.5G & Chip PHY 10G

Phân khúc xử lý mạng Ethernet của 7DR7299 sử dụng giải pháp từ Realtek:

Chip switch 2.5G: Realtek RTL8372N. Chip này trang bị 2 đường 10G USXGMII (một đường kết nối với khe cắm quang 10G SFP+, đường còn lại kết nối trực tiếp vào CPU MT7988A). Bên trong RTL8372N tích hợp sẵn bốn bộ 2.5G PHY điều khiển 4 cổng mạng 2.5GbE.

Chip PHY 10G RJ45: Cổng mạng điện 10G RJ45 sử dụng chip PHY độc lập Realtek RTL8261D. Chip này hỗ trợ đầy đủ 5 cấp tốc độ mạng: 100M / 1G / 2.5G / 5G / 10G Ethernet.

Vị trí bố trí của hai con chip mạng trên bo mạch:

4. Bộ nhớ lưu trữ Flash ROM

Nằm kẹp giữa các chip mạng ở hình trên là chip nhớ Flash SPI NAND mang mã F50L1G41LC, dung lượng 128MB:

5. Khối xử lý Wi-Fi Baseband & MAC

Đảm nhiệm xử lý băng tần cơ sở và MAC không dây là con chip MediaTek MT7992A (kết nối trực tiếp với CPU MT7988A qua giao diện chuyên dụng, sản xuất trên tiến trình 6nm):

Cả hai dải tần 2.4GHz và 5GHz đều hỗ trợ chuẩn Wi-Fi 7 với cấu hình 4x4 MIMO.
Băng tần 2.4GHz: Đạt tốc độ vô tuyến tối đa 1376 Mbps (40MHz, 4096-QAM).
Băng tần 5GHz: Đạt tốc độ vô tuyến tối đa 5765 Mbps (160MHz, 4096-QAM).
Tổng băng thông vô tuyến lý thuyết đạt mức BE7200 (1376 + 5765 ≈ 7141 Mbps).

6. Khối thu phát RF & FEM khuếch đại 2.4GHz

Chip RF 2.4GHz: Sử dụng MediaTek MT7976GN (hậu tố G là phiên bản không tích hợp FEM bên trong, yêu cầu gắn FEM rời), hỗ trợ cấu hình vô tuyến 4T4R:

Chip khuếch đại FEM 2.4GHz: Đi kèm 4 chip FEM độc lập công suất cao của hãng Vanchip (唯捷创芯) mang mã hiệu VC5333-21 (hoặc gọi ngắn gọn là VC5333):

Thông số kỹ thuật công suất phát của VC5333-21:

Dải tần hoạt động: 2.4 GHz ~ 2.5 GHz.
Công suất phát tuyến tính: 19 dBm @ IEEE 802.11ax MCS11 HE40, EVM < -43 dB (nguồn cấp 5V).
Công suất phát tuyến tính: 23 dBm @ IEEE 802.11n MCS7 VHT40, EVM < -30 dB (nguồn cấp 5V).
Độ lợi truyền (Transmit Gain): 34 dB.
Độ lợi thu (Receive Gain): 14 dB.

7. Khối thu phát RF & FEM khuếch đại 5GHz

Chip RF 5GHz: Sử dụng MediaTek MT7977BN (phiên bản RF không tích hợp FEM bên trong), hỗ trợ cấu hình vô tuyến 4T5R (4 đường phát, 5 đường thu):

Chip khuếch đại FEM 5GHz: 4 đường phát chính sử dụng 4 chip FEM của hãng Kangxi Telecom (康希通信) mã hiệu KCT8548HE-1 (đây là phiên bản nâng cấp có công suất cao hơn dòng KCT8548HE từng dùng trên 7DR7290).
Chip LNA cho đường thu thứ 5: Vì băng tần 5GHz có đường thu thứ 5 (5R), máy được trang bị thêm một chip LNA (bộ khuếch đại nhiễu thấp) độc lập mã MXD7522 (do Maxscend sản xuất):

Thông số công suất của KCT8548HE-1:

Tích hợp 5GHz PA, LNA với bypass và công tắc chuyển mạch T/R switch.
Transmit gain: 30.5 dB @ 5V.
Receive gain: 16.5 dB @ 5V.
Noise figure (chỉ số nhiễu): 1.8 dB @ 5V.
Công suất đầu ra:
- +19.5 dBm @ -43 dB HE160, MCS11 DEVM, 5V
- +22 dBm @ -40 dB HE160, MCS11 DEVM, 5V
- +24 dBm @ -35 dB VHT80, MCS9 DEVM, 5V
- +25 dBm @ -30 dB HT20, MCS7 DEVM, 5V

8. Các IC phụ trợ khác

IC quản lý nguồn (PMIC): MediaTek MT6682AN đảm nhận việc cấp và ổn định dòng điện cho toàn bộ bo mạch:

IC chuyển mạch Type-C: ASMedia ASM1543, hỗ trợ giao tiếp cổng USB Type-C với băng thông đạt tốc độ tối đa 10 Gbps:

V. Cấu trúc tản nhiệt mặt trước & Hàn hoàn trả

Lật lại mặt trước của bo mạch (mặt có 2 khối tản nhiệt nhôm lớn và nhỏ khi vừa mở vỏ ban đầu). Khi tháo 2 khối tản nhiệt này ra, ta thấy lớp đệm thermal pad dày đặc dẫn nhiệt từ chip Wi-Fi, chip switch và các chip FEM sang cụm tản nhôm:

Thử cạy các nắp chắn kim loại ở mặt trước: Bên dưới chỉ là các đường mạch thụ động và mặt lưng tiếp xúc nhiệt, không có chip IC nào bố trí tại đây:

Sau khi hoàn tất quá trình khảo sát linh kiện, tiến hành hàn trả lại các sợi cáp feeder 2.4GHz vào đúng vị trí ban đầu:

Dưới đây là hình ảnh sơ đồ tổng hợp toàn bộ các linh kiện bán dẫn trên bo mạch của TP-Link TL-7DR7299:

VI. Đo kiểm hiệu năng thực tế & Đánh giá kết nối

1. Hiệu năng chuyển tiếp gói tin nhỏ (Small Packet Forwarding)

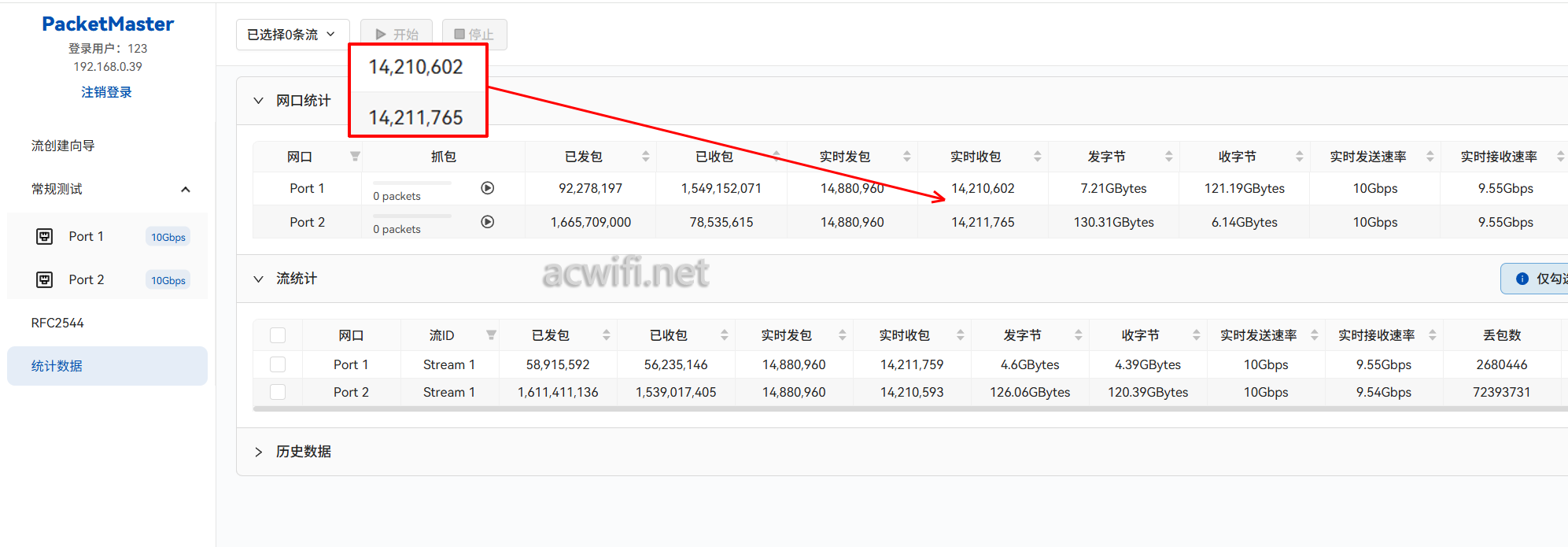

Sử dụng thiết bị chuyên dụng PacketMaster để đo năng lực chuyển tiếp gói tin kích thước nhỏ 64 byte:

Chuyển tiếp hai chiều đồng thời (Bidirectional 64-byte forwarding): Đạt tới 14.21 Mpps (suýt soát mức trần tối đa 14.88 Mpps của kiến trúc phần cứng).

Kết quả này khẳng định năng lực định tuyến phần cứng (Hardware NAT/PPE) trên nền tảng MT7988A hoạt động ở mức xuất sắc, đảm bảo đường truyền mạng không bị nghẽn cổ chai ngay cả khi tải nặng với số lượng phiên kết nối cực lớn.

2. Đo tốc độ Wi-Fi tại điểm K (Vị trí góc xa xuyên tường)

Tại điểm K (vị trí đo góc khuất truyền thống của ACWiFi với nhiều lớp tường bê tông ngăn cách), kết quả đo tốc độ cho thấy dải tần 5GHz có cường độ tín hiệu rất mạnh và thông lượng duy trì ổn định:

3. Tính năng Wi-Fi Roaming & Phân tích Beacon

Kiểm tra thuộc tính mạng không dây thông qua phần mềm phân tích chuyên dụng:

Thiết bị mặc định kích hoạt sẵn hai giao thức chuyển vùng nhanh 802.11k (RRM) và 802.11v (BSS Transition Management).
Hỗ trợ đầy đủ công nghệ đa người dùng MU-MIMO và định hướng búp sóng Beamforming:

4. Trải nghiệm tốc độ thực tế với card Wi-Fi 7 MediaTek MT7927

Kết nối máy tính trang bị card mạng Wi-Fi 7 MediaTek MT7927 vào mạng 5GHz của 7DR7299, tốc độ truyền tải thực tế ghi nhận mức băng thông cực kỳ ấn tượng, vượt mốc 2.8 Gbps:

5. Giao diện quản trị hệ thống

Giao diện Web UI của TP-Link trực quan, hỗ trợ nhận diện và hiển thị trạng thái của toàn bộ dàn cổng: 1 cổng quang 10G SFP+, 1 cổng điện 10G RJ45, 4 cổng 2.5G, 2 cổng 1G và cổng lưu trữ USB 3.0:

VII. Tổng kết & Đánh giá

TP-Link TL-7DR7299 có thể ví như sự kết hợp hoàn hảo giữa khối vô tuyến của 7DR7260 nhưng được bổ sung các chip FEM rời công suất cao hơn, nâng cấp CPU lên con chip đầu bảng MediaTek MT7988A (4 nhân A73 1.8GHz), lấp đầy dàn cổng với 2 cổng 10G + 4 cổng 2.5G + 2 cổng 1G, đồng thời bổ sung thêm cổng USB 3.0 Type-C.

Tiêu chí	Thông số kỹ thuật trên TL-7DR7299
Chuẩn Wi-Fi	Wi-Fi 7 BE7200 (2.4G 1376Mbps + 5G 5765Mbps)
Vi xử lý (CPU)	MediaTek MT7988AV (4 nhân A73 1.8GHz, 12nm)
Bộ nhớ RAM	1GB DDR4-3200 (EtronTech M16U4G16256A-QLBG x2)
Bộ nhớ Flash	128MB SPI NAND (ESMT F50L1G41LC)
Cổng mạng 10G	2 cổng (1 khe quang 10G SFP+ & 1 cổng điện 10G RJ45)
Cổng mạng khác	4 cổng 2.5GbE + 2 cổng 1GbE + 1 cổng USB 3.0 Type-C
Chip Wi-Fi	Baseband MT7992A + RF 2.4G MT7976GN + RF 5G MT7977BN
Chip FEM khuếch đại	4x VC5333-21 (2.4G) + 4x KCT8548HE-1 (5G) + 1x LNA MXD7522
Chuyển tiếp gói tin nhỏ	14.21 Mpps hai chiều đồng thời (gói 64 byte)
Khả năng cài ROM	Đã có OpenWrt, hỗ trợ flash trực tiếp không cần tháo vỏ

Điểm sáng:

Dàn cổng vô địch tầm giá: 2 cổng 10G kết hợp 4 cổng 2.5G mang lại sự linh hoạt tuyệt đối cho hệ thống mạng gia đình, Homelab và lưu trữ NAS tốc độ cao.
Nhiệt độ rất mát: Nhờ CPU tiến trình 12nm và chip Wi-Fi MAC tiến trình 6nm kết hợp bộ tản nhiệt nhôm đồ sộ, máy vận hành êm ái, mát mẻ, công suất tiêu thụ tối đa chỉ ~13.8W.
Tiềm năng OpenWrt: Chip MT7988A được cộng đồng mã nguồn mở hỗ trợ sâu rộng, hiện tại đã có thể cài đặt OpenWrt mà không cần can thiệp phần cứng.

Với mức giá quanh mốc 999 Nhân Dân Tệ (khoảng 3.5 – 3.8 triệu VNĐ), nếu ngân sách của bạn đáp ứng và bạn cần một trung tâm định tuyến tốc độ cao toàn diện, TP-Link TL-7DR7299 là một lựa chọn cực kỳ đáng tiền. Trong trường hợp bạn không có nhu cầu đến cổng 10G, các phiên bản như 7DR7290 hoặc 7DR7260 cũng là những phương án thay thế rất tốt.
